滾珠絲杠的工作原理
2025-06-03 來自: 南京春信自動化 瀏覽次數:17

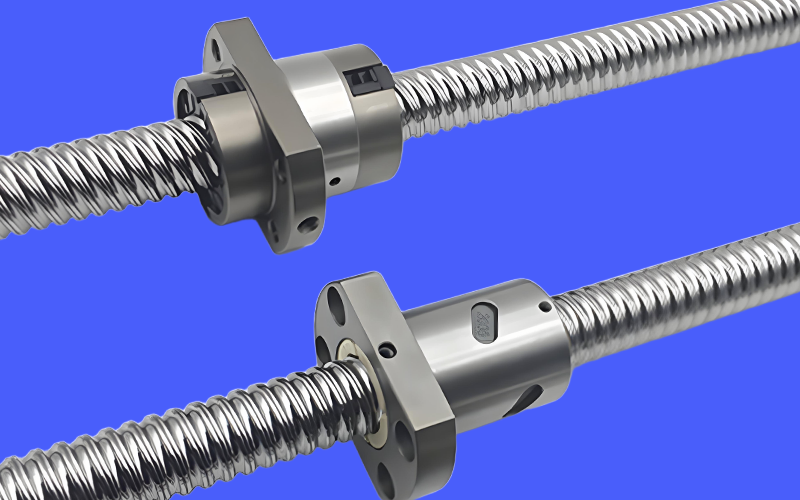

滾珠絲杠主要由絲桿、螺母、滾珠和滾珠循環裝置組成。其工作原理基于滾動摩擦替代滑動摩擦的理念,實現運動傳遞。
當絲桿或螺母其中一個作為主動件轉動時,滾珠在絲桿和螺母之間的螺旋滾道內滾動。由于滾珠與絲桿、螺母之間為點接觸,相較于傳統滑動絲杠的面接觸,大大地降低了摩擦力,提高了傳動效率。一般來說,滾珠絲杠的傳動效率可達 90% - 98%,而滑動絲杠通常僅為 26% - 46% 。
滾珠在滾道中滾動時,為了讓滾珠能夠持續循環運動,滾珠循環裝置發揮了關鍵作用。它引導滾珠在絲桿和螺母的螺旋滾道內循環滾動,當滾珠運動到滾道的一端時,通過循環裝置進入返回通道,重新回到起始位置,繼續參與下一輪的滾動循環,從而保證了滾珠絲杠能夠連續不斷地工作。
在運動轉換方面,當絲桿旋轉時,螺母會沿絲桿的軸向做直線運動;反之,當螺母旋轉時,絲桿則會做軸向直線運動。通過這種方式,滾珠絲杠實現了回轉運動和直線運動的相互轉換,并且憑借其高精度、可逆性的特點,廣泛應用于機床、自動化設備、航空航天等對傳動精度和效率要求較高的領域。
